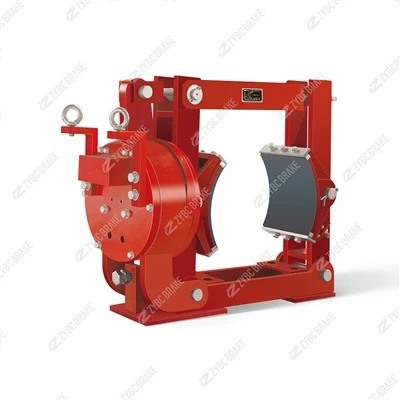

Elektromagnetske bubanj kočnice serije ZWZ: Metode ugradnje i odgovarajući dodaci





1. Metode ugradnje

Usvajaju se istosmjerne elektromagnetske bubanj kočnice za-teške uvjete serije ZWZvertikalna montaža elektromagneta prema gore kao standardni izgled, vodoravna bočna ugradnja je prilagodljiva za uski okomiti prostor opreme. Montažne dimenzije u skladu su sa standardima GB6334-86 i JB/ZQ4386, čime se ostvaruje izravna izmjenjiva zamjena starih modela ZWZ, ZWZ3 i ZWZA.

Standardna okomita instalacija

Čvrsto pričvrstite lijevano integralno postolje kočnice na ravne krute potporne nosače s-vijcima visoke čvrstoće. Osigurajte da su dvije kočione papuče simetrično omotane oko kočnog bubnja i da je središnja os okvira kočnice strogo koaksijalna s bubnjem kako bi se izbjeglo ekscentrično trenje, lokalno pregrijavanje i neravnomjerna abrazija obloge.

Montirajte odgovarajući istosmjerni elektromagnet okomito na vrh kraka kočnice. Održavajte vučnu šipku armature koja se kreće ravno okomito bez otklona, ​​kako bi se osigurala stabilna magnetska privlačna sila za snagu-na otpuštanju kočnice.

Ugrađen-in patentirani međusobno povezani jednak{1}}uređaj za balansiranje razmaka automatski održava ravnomjeran razmak između tarnih obloga i bubnja s obje strane, eliminirajući jednostrano povlačenje papuče i smanjujući učestale ručne kalibracije.

Rezervirajte dovoljno okolnog radnog prostora za zamjenu tarnih obloga, kalibraciju momenta kočenja, remont zavojnice i ručno otpuštanje u nuždi.

Dodatna horizontalna bočna montaža

Prikladno za pokretne mehanizme kolica dizalice i kompaktnu opremu s ograničenom okomitom visinom. Okrenite sklop kraka kočnice i postavite kočnicu bočno oko bubnja kočnice, što zahtijeva prilagođene prijelazne nosače. Nakon vodoravne montaže, provjerite elastičnost opruge armature za ponovno postavljanje kako biste spriječili nepotpuno kočenje ili odgođeno otpuštanje.

Osnovni instalacijski zahtjevi

Svi zakretni zglobovi šarki opremljeni su samopodmazujućim-ležajevima-koji ne zahtijevaju održavanje; nakon ugradnje nije potrebno periodično podmazivanje.

U potpunosti uklonite mrlje od ulja, hrđu i prašinu s površine kočionog bubnja prije puštanja u pogon; onečišćenje mašću drastično će smanjiti koeficijent trenja i učinkovitost kočenja.

Podesite pred{0}}kompresiju glavne kočione opruge pomoću matica za podešavanje zakretnog momenta kako biste postavili potrebni nazivni kočni moment.

Fail{0}}sigurna radna logika: kada je pod naponom, DC elektromagnet generira magnetsko povlačenje za otvaranje kočionih papuča i otpuštanje kočnice; prekid napajanja-pokreće glavnu oprugu za stezanje bubnja za automatsko sigurnosno kočenje.

Izolirajte elektromagnetske zavojnice od prskanja vode, teške prašine i korozivnog plina kako biste produljili vijek trajanja.

Standardno napajanje: DC110V / DC220V; primjenjivo za DC-pokretane dizalice, metalurške i lučke strojeve.

2. Standardni odgovarajući pribor

Osnovne funkcionalne potporne komponente

Sklop istosmjernog elektromagneta. Ekskluzivna pogonska jedinica za seriju ZWZ, dostupna u verzijama s paralelnim svitkom i serijskim-paralelnim dvostrukim-zavojnicama kako bi odgovarale različitim radnim ciklusima (25%–50% ED). Standardni napon DC110V/DC220V; modul integriranog ispravljača opcijski za pretvorbu AC ulaza.

Poluga za ručno otpuštanje Ostvaruje otvaranje kočnice u nuždi tijekom nestanka struje ili statičkog remonta opreme, pogodno za pregled i održavanje bez napajanja.

Granični prekidači statusa Otkrivaju potpuno{0}}kočene i potpuno-otpuštene položaje kočnice, prenose-povratne signale u stvarnom{2}}vremenu upravljačkom sustavu PLC-a za sigurnosnu blokadu i alarm kvara.

Potrošni rezervni dijelovi

-Brzo -zamijenite tarne oblogeEkološki-prijateljski ne{3}}azbestni habanje-otporni tarni blokovi sa steznom čepom-u strukturi; neovisna zamjena bez rastavljanja cijelog okvira kočnice. Polu-metalne obloge su opcionalne za teška-opterećenja, visoko-frekventne scenarije kočenja.

Potpuni komplet za podešavanje i pričvršćivanje Sadrži matice za podešavanje zakretnog momenta, vijke za fino-podešavanje zazora, zasune za zaključavanje, klinove šarki i pomoćne opruge za ponovno postavljanje za dugotrajno-održavanje i ponovnu kalibraciju parametara.

Rezervne DC zavojnice i komponente armature Za zamjenu kada zavojnice pregore, starost ili praznine armature premaše standardnu ​​toleranciju.

3. Izborni prilagođeni dodaci

Vatrootporni elektromagnetski sklopovi i Ex-certificirani granični prekidači za rudnike ugljena, kemijska postrojenja i zapaljive i eksplozivne opasne zone.

Posebni prijelazni nosači namijenjeni horizontalnoj bočnoj montaži.

Zaštitne navlake otporne na prašinu i kišu za radna mjesta otvorenih luka, rudarstva i cementare s-većom prašinom.

Anti{0}}površinski premaz protiv korozije i pričvršćivači od nehrđajućeg čelika za obalna vlažna okruženja korozivna-maglom.

Sklopovi amortizera za smanjenje udarca, vibracija i buke pri radu pod čestim ciklusima pokretanja-zaustavljanja.

Dvo-grupne elektromagnetske komponente otporne na vjetar za vanjske dizalice za tračnice za poboljšanje performansi protiv-klizanja pri parkiranju u uvjetima jakog vjetra.
