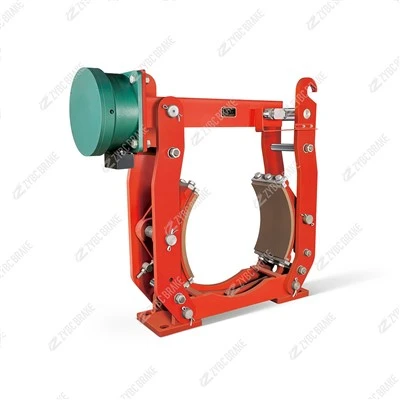

Elektromagnetska bubanj kočnica serije MW(Z) - MWZ160-80





MWZ160-80 je srednje{2}}kočnica iz serije MW(Z) (MWZ označava poboljšanu varijantu otpornu na prašinu/vodootpornost), s normalno zatvorenim,-sigurnim dizajnom s opružnim kočenjem i elektromagnetskim otpuštanjem. Kompaktan je, podesiv i prilagodljiv općim industrijskim okruženjima, sa sljedećim osnovnim principima rada i primjenama:

1. Princip rada

Kočnica radi kroz koordinaciju elektromagnetske zavojnice i kompresijskih opruga, pridržavajući se sigurne-logike koja daje prioritet kočenju u kvarovima. Ključni procesi uključuju:

1.1 Uključivanje kočnice (zadano sigurnosno stanje)

Kada je oprema isključena, nepomična ili u hitnom načinu rada, elektromagnetska zavojnica je bez napona (nema elektromagnetske sile).

Unutarnje kompresijske opruge od 65Mn čelika šire se prema van, gurajući dvije kočne papuče u obliku luka da se okrenu prema van. Smola-azbestne tarne obloge na papučama čvrsto stežu uz unutarnju stijenku bubnja kočnice promjera 160 mm.

Trenje između obloga i bubnja stvara moment kočenja od 80 N·m (podesivi 60–100 N·m), brzo apsorbirajući inerciju rotirajućeg mehanizma za usporavanje ili zaustavljanje opreme i zadržavanje tereta nepomično kako bi se spriječilo slučajno pomicanje.

1.2 Otpuštanje kočnice (radno stanje)

Kada oprema treba raditi, jednofazna izmjenična elektromagnetska zavojnica (220V/380V) je pod naponom, stvarajući snažno elektromagnetsko privlačenje.

Elektromagnetska sila povlači armaturu i mehanizam povezivanja, nadvladavajući silu opruge da uvuče kočione papuče prema unutra. Između obloga i bubnja stvara se točan razmak od 0,4–0,6 mm.

Bubanj kočnice slobodno se okreće s osovinom opreme, omogućujući prijenosnom mehanizmu normalan rad bez trenja.

1.3 Hitni odgovor (stanje greške)

U slučaju gubitka struje, oštećenja zavojnice ili signala za hitno isključivanje, elektromagnetska sila trenutno nestaje.

Tlačne opruge se vraćaju unutar manje od ili jednako 0,25 sekundi, tjerajući kočione papuče da ponovno -stegnu bubanj-uključujući puni moment kočenja kako bi brzo zaustavili opremu i uklonili sigurnosne opasnosti.

Ključna podrška za dizajn

Vijčani{0}}regulator zazora kompenzira istrošenost obloge, održavajući stabilne performanse kočenja.

MWZ serija 'epoksi{0}}inkapsulirane zavojnice i IP54 otporan na prašinu/vodootporan poklopac osiguravaju pouzdanost u prašnjavim/vlažnim okruženjima.

2. Tipične primjene

MWZ160-80 prikladan je za male-do-srednje rotirajuće strojeve (opterećenja od 100–500 tona) koji zahtijevaju kompaktno kočenje koje zahtijeva malo održavanja, s osnovnim primjenama u:

2.1 Lagana oprema za podizanje i vitlo

Mala električna vitla (1–5 tona): Koristi se u radionicama, gradilištima i logističkim dvorištima-omogućujući stabilno kočenje tijekom podizanja/držanja tereta i zaustavljanje u nuždi kako bi se spriječilo klizanje tereta.

Lagane dizalice i električne dizalice: kranovi, male portalne dizalice (5–10 tona) i električne dizalice-koje osiguravaju precizno pozicioniranje robe i sigurno zaustavljanje tijekom održavanja.

2.2 Transportni sustavi

Lagani trakasti transporteri (propusni opseg 400–600 mm): Primjenjuje se u obradi hrane, linijama za pakiranje i malo{0}}rukovanje materijalom-omogućujući glatko pokretanje-zaustavljanje i izbjegavanje prolijevanja materijala.

Valjkasti transporteri: Lagani{0}}do-srednje opterećeni valjkasti transporteri u montažnim trakama i logističkim centrima-koji podržavaju segmentno kočenje radi sprječavanja sudara obratka.

2.3 Opći industrijski strojevi

Pomoćni uređaji za alatne strojeve: pomoćni prijenosni mehanizmi tokarilica, glodalica i brusilica-koji omogućuju brzo kočenje kako bi se osigurala preciznost obrade i sigurnost operatera.

Mali ventilatori i pumpe: Ventilacijski ventilatori, vodene pumpe i zračni kompresori-smanjuju inercijsko vrijeme rotacije tijekom isključivanja i štite opremu.

2.4 Građevinski i poljoprivredni strojevi

Male građevinske dizalice: Dizala za materijal i pomoćna dizala na gradilištima-koja se oslanjaju na-isključeno kočenje kako bi se osigurao siguran okomiti transport.

Poljoprivredni strojevi: Pomoćno kočenje za male kombajne, transportne trake za zrno i poljoprivredna vitla-prilagođavanje vanjskim prašnjavim okruženjima putem poboljšane zaštite MWZ serije.

Osnovne prednosti aplikacije

Kompaktna veličina (15–20 kg) odgovara opremi s ograničenim prostorom za ugradnju.

Jednostavno održavanje: Vijčane obloge mogu se zamijeniti za manje od ili jednako 10 minuta bez rastavljanja cijele kočnice.

Podesivi zakretni moment (60–100 N·m) prilagođava se različitim malim{2}}do-srednjim zahtjevima opterećenja.
