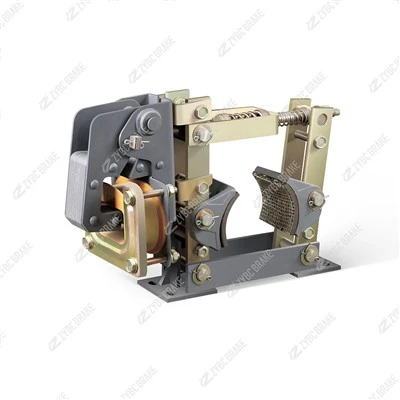

TJ2-100/100 Elektromagnetske doboš kočnice

TJ2-100/100 Elektromagnetske doboš kočnice

TJ2-100/100 je anormalno zatvorena AC elektromagnetska bubanj kočnicaiz serije TJ2, usklađen s kočionim bubnjem promjera 100 mm i podržava MZD1-100 jednofazni-elektromagnet izmjenične struje. To je klasična sigurna kočna jedinica koja se široko koristi za ograničavanje brzine, statičko držanje i hitno zaustavljanje pogonskih sustava u opremi za podizanje, metalurgiji, rudarstvu, građevinarstvu i transportu.

Definicija modela:

TJ2=AC serija elektromagnetskih bubanj kočnica;

Prvi 100=promjer bubnja kočnice 100 mm;

Drugi 100=Odgovarajući elektromagnet specifikaciji MZD1-100.

2. Princip rada (Kvar-Sigurna opruga-Kočnica, otpuštanje elektromagneta)

Stanje kočenja (ISKLJUČENO / hitno isključenje):

Kad elektromagnet izgubi snagu, ne stvara se magnetska privlačnost. Prednapregnute glavne kompresijske opruge guraju dva kraka kočnice prema van, prisiljavajući zakovicama kočione papuče s tarnim oblogama da se čvrsto stegnu oko vanjske površine bubnja kočnice; moment trenja zaključava bubanj i automatski zaustavlja rotaciju osovine (osnovni sigurnosni dizajn: nestanak struje=automatsko kočenje).

Stanje otpuštanja (UKLJUČENO):

Jednofazna-izmjenična struja napaja elektromagnet MZD1-100 da proizvede magnetsku vuču, nadvladavajući predopterećenje opruge da razdvoji krakove kočnice; kočione papuče odvojene od površine bubnja, formira se zazor između obloge i bubnja, oprema se kreće slobodno.

Zazor kočenja i prednapregnutost opruge mogu se fino-nagoditi pomoću vijka za podešavanje na ručici kočnice kako bi se kompenziralo trošenje tarnih obloga.

3. Ključne značajke strukture i proizvoda

Čvrsta struktura čeličnog okvira: Ruka kočnice, baza i zakretna vratila izrađeni su od-čvrstog lijevanog čelika/ugljičnog čelika, visoke mehaničke krutosti i anti-deformacije pod čestim izmjeničnim opterećenjem.

Zakovicama tarna obloga: Standardna ne{0}}azbestna obloga kočione papuče, jednostavna za-zamjenu na licu mjesta bez potpunog rastavljanja kočnice; dostupni izborni ekološki-jastučići-bez azbesta.

Nisko{0}}šumni izmjenični elektromagnet: MZD1-100 jednofazni-izmjenični solenoid ima stabilnu usisnu silu, nisku radnu buku i jednostavno puštanje u rad na licu mjesta.

Unutarnji{0}}siguran dizajn: Opružno-kočenje osigurava trenutačno blokiranje nakon nestanka struje, izbjegavajući pad tereta ili mehaničke nesreće opreme za podizanje.

Kompaktan raspored: Mala ukupna dimenzija za jednostavnu ugradnju na osovinu motora ili -vratilo reduktora velike brzine (mali položaj zakretnog momenta za uštedu troškova).

4. Osnovni tehnički parametri TJ2-100/100

表格

5. Dopušteni radni ambijentalni uvjeti

Temperatura okoline: -20 stupnjeva ~ +50 stupnjeva

Relativna vlažnost zraka: manje ili jednako 90% (bez kondenzacije)

Napajanje: Jednofazni AC 380V, 50Hz; dopuštena fluktuacija napona ±15%

Okoliš: Nema eksplozivnog plina, korozivne pare ili vodljive prašine koja oštećuje izolaciju i metalne dijelove; prilagođena verzija protiv -korozije za vlažnu i prašnjavu radionicu na zahtjev.

6. Glavna polja primjene

• Strojevi za dizanje: male mostne dizalice, električne dizalice, vitla za sprječavanje klizanja tereta tijekom nestanka struje;
• Transportna oprema: trakasti transporteri, elevatori s vedrima za sprječavanje-runaway stop;
• Metalurgija i rudarstvo: Mali pogoni valjka, usporavanje pomoćnog prijenosa i statičko držanje;
• Građevinski strojevi: pomoćna kočnica mini toranjske dizalice, mala oprema za namatanje.
