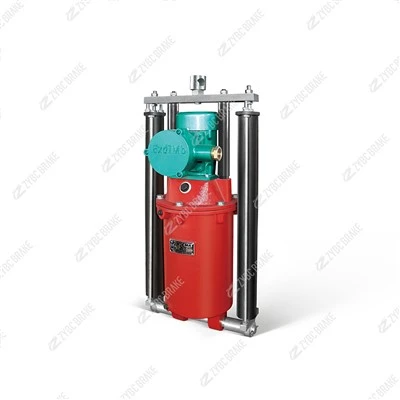

BYT1-45Z/6{3}}Elektrohidraulički potisnik otporan na eksploziju
Pregled proizvoda BYT1 je-elektro-hidraulički potisnik zaštićen od eksplozije nadograđen sa zrele YT1 integrirane strukture. Sukladan je s GB3836 (eksplozivna atmosfera - oprema zaštićena vatrootpornim kućištem "d"), JB/T 10603-2006, poslovnim standardom Q/ZYBC i referencama...
Opis
Pregled proizvoda
BYT1 je-elektro-hidraulički potisnik zaštićen od eksplozije nadograđen sa zrele YT1 integrirane strukture. U skladu je sGB3836(eksplozivne atmosfere - oprema zaštićena vatrootpornim kućištem "d"),JB/T 10603-2006, poslovni standard Q/ZYBC i referenceDIN 15430. Postoje tri varijante povratne-opruge:
| Varijanta | Povratna karakteristika | Koristite kada |
|---|---|---|
| Z(standard) | Normalni opružni povrat -ovaj proizvod | Opće oslobađanje / stezaljka |
| ZB (长行程) | Povratna opruga s produženim-hodom | Potreban veći razmak |
| ZC (缓冲) | Amortizirano uvlačenje, mali udar | Preciznost/podstava-životni prioritet |
Tehnička specifikacija
Vrijednosti su prema objavljenim podacima proizvođača (više izvora se slaže); Stavke označene * ovise o konfiguraciji- - potvrditi u ponudi.
| Model - BYT1-45Z/6 | |
|---|---|
| Nazivni potisak | 450 N(45 kgf) |
| Nazivni hod | 60 mm(40/50/60 svi dijele jednu montažnu omotnicu) |
| Pogonski motor | 120 W (neki izvori 140 W), B- ili F-klasa, ne-uronjeno |
| Nazivni napon * | 380 / 660 / 1140 V, 3-fazni izmjenični napon, 50 Hz (60 Hz na zahtjev) |
| Vrijeme radnje | Uspon Manji ili jednak 0,7 s · Pad Manji ili jednak 0,4 s |
| Dužnost / učestalost | S3-60% povremenoiS1 kontinuirano · 720 cyc/h |
| Zaštita od eksplozije | Ex d I Mb + Ex d IIB T4 Gb |
| Ograda / ulaz | Zapaljivo lijevano kućište · IP54 (neki izvori IP55) |
| Ambijentalni | -20 stupnjeva ~ +40 stupnjeva · RH Manje od ili jednako 90/95% · nadmorska visina < 2000 m · klasa onečišćenja 3 |
| Montaža | Okomito, nagib Manji ili jednak 10 stupnjeva (isti uzorak vijaka kao standardni YT1-45Z/6) |
| Težina * | ≈ 20 kg |
| Referentni standardi | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Montažne i obrisne dimenzije (mm)
| Model | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Težina |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
Obitelj 45Z/4·5·6 dijeli jednu montažnu omotnicu - mijenja se samo hod. Kada je prihvatljiv kraći hod, isti nosač prihvaća Z/4 (40 mm) ili Z/5 (50 mm) bez izmjena.
Dekodiranje modela
BYT 1 - 45 Z / 6 (napon)
| Segment | Značenje |
|---|---|
| B | Otporan{0}}na eksploziju(隔爆) - vatrootporno "d" kućište |
| YT1 | Serija naslijeđenih elektro-hidrauličkih potisnika (naslijeđe JB/ZQ 4388) |
| 45 | Nazivni potisak =45 × 10 = 450 N(ne čitati kao 45 N) |
| Z | Vrsta povrata:Z=opruga bez opterećenja(koristi vanjsku oprugu kočnice); varijante ZB / ZC |
| /6 | Ocijenjeni udarni kod →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Napon u voltima, npr. (380), (660/1140) |
