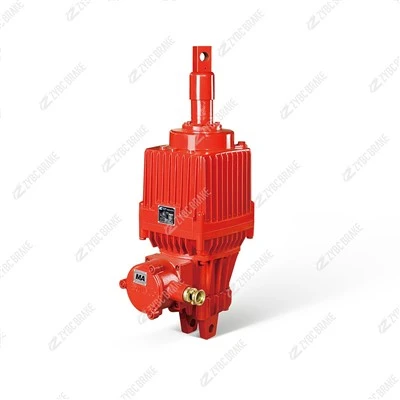

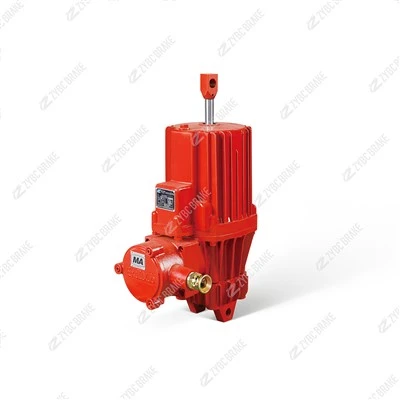

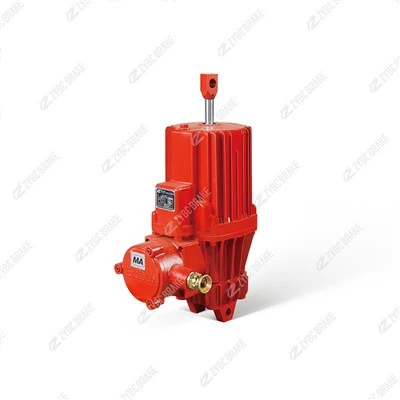

Eksplozijski-zaštićeni elektro-hidraulički potisnik serije BEd80/12

TheSerija BEd80/12je kompaktan, pouzdan i svojstveno siguranelektro-hidraulički potisnik otporan na eksploziju (Ex).​ dizajniran za linearno aktiviranje, prvenstveno u industrijskim sustavima kočenja, unutar opasnih mjesta. Predstavlja moderan dizajn-potopljen u ulje posebno dizajniran za sprječavanje paljenja u okruženjima sa zapaljivim plinovima, parama, maglom ili zapaljivom prašinom.

Temeljna filozofija dizajna i certifikacija

Ova serija integrira standardni elektro-hidraulički potisni mehanizam unutar potpuno certificiranogvatrootporno kućište (Ex d). Njegova cijela konstrukcija-od priključne kutije do glavnog kućišta-konstruirana je tako da zadrži svaki potencijalni unutarnji luk, iskru ili eksploziju, sprječavajući da zapali okolnu opasnu atmosferu.

Standard zaštite ključa:Prefiks "BEd" obično označava vatrootporno kućište ("d") prema međunarodnim standardima:

ATEX Direktiva (EU):​ Certificirano za okruženja kategorije 2G (zona 1) i/ili 2D (zona 21).

IECEx sustav:Globalno priznata certifikacija.

Uobičajeno označavanje:​ Ex d IIC T4 Gb / Ex tD A21 IP66 T135 stupnjeva Db, označava zaštitu za atmosfere plina (Grupa IIC) i prašine (IIIB/IIIC) s maksimalnom površinskom temperaturom od 135 stupnjeva (T4).

Princip rada

Rad slijedi klasični, robusni princip elektro-hidrauličkog potisnika, koji je siguran za opasna područja:

Nakon napajanja,električni motor otporan-na eksplozijupokreće i pokreće centrifugalnu pumpu.

Crpka stvara tlak u hidrauličkom ulju koje se nalazi unutar zatvorenog tijela potisnika.

Ovaj pritisak djeluje na klip, uzrokujući njegovo linearno širenje protiv sile opruge (često izvan potisnika, u sklopu kočnice).

Ovo proširenje običnootpušta opružnu-primijenjenu,-sigurnu kočnicu.

Kada nestane struje, tlak pada, a povratna opruga kočnice (ili unutarnja opruga) prisiljava klip da se uvuče, automatski i sigurno aktivirajući kočnicu. Ovajfail-safe spring-return kritičan je za sigurnost u opasnim zonama.

Ključne značajke i specifikacije

Kućište otporno na-zapaljivost-vatru i prašinu:​ Glavno kućište i terminalni odjeljak su robusni odljevci s precizno obrađenim prirubnicama ("putevi plamena") koji hlade sve plinove koji izlaze iz unutarnje eksplozije ispod temperature paljenja vanjske atmosfere.

Kompaktna snaga:​ "80" u oznaci obično se odnosi na nominalni potisak od800 Newtona (N)​ ili približno 80 kgf, što ga čini prikladnim za srednje-do teške-industrijske kočnice.

Dugi hod aktiviranja:​ "/12" označava standardni hod klipa od120 mm, osiguravajući značajan hod za kočnice s velikim zračnim rasporom.

Pouzdanost-potopljena u ulje:Svi pokretni dijelovi (rotor motora, pumpa) rade u kupki hidrauličkog ulja. Ovo osigurava:

Kontinuirano podmazivanje i hlađenje.

Smanjeno trošenje i održavanje.

Tiši, glatkiji rad.

Učinkovito odvođenje topline motora, što pomaže u ispunjavanju zahtjeva temperaturne klase (T4).

Robusna konstrukcija:​ Izdržljivo-kućište od lijevanog željeza ili aluminijske legure pruža mehaničku čvrstoću i otpornost na koroziju za teška industrijska okruženja.

Integrirani dizajn:​ Samostalna -jedinica koja zahtijeva samo električni priključak i mehaničko povezivanje s polugom kočnice, što pojednostavljuje instalaciju u Ex područjima.

Tipični tehnički podaci

Nazivni potisak:~800 N (pri specificiranom tlaku)

Hod:120 mm

Motor:​ Ex d IIC T4, obično 3-fazni, 0,37 kW - 0.55 kW, za napone poput 380 V, 415 V, 50/60 Hz.

Radni ciklus:Dizajniran za čestu upotrebu, često s radnim ciklusom od 60% ili više.

Zaštita od prodora:​ Minimalni IP66 (nepropusno-za prašinu i zaštićeno od jakih vodenih mlazova).

Temperatura okoline:Prikladno za standardne industrijske raspone, npr. od -20 stupnjeva do +40 stupnjeva.

Primarne aplikacije

jesteisključivoraspoređen uopasna područja (zone 1, 2, 21, 22)​ za aktiviranje sigurnosnih-kritičnih kočnica na:

Mosne dizalice i portalne dizaliceu rafinerijama nafte, kemijskim postrojenjima, lakirnicama i farmaceutskim postrojenjima.

Transportni sustavi​ u elevatorima žitarica, pogonima za rukovanje ugljenom i proizvodnji gnojiva (opasnosti od prašine).

Dizalice i vitla​ u rudarstvu (gdje može biti prisutna eksplozivna prašina/plin) i platformama na moru.

Strojevi za obradu​ u područjima klasificiranima zbog ispuštanja zapaljivih otapala ili plinova.

Prednosti

Usklađenost s opasnim područjima:Omogućuje sigurno mehaničko aktiviranje gdje standardni električni uređaji predstavljaju opasnost od eksplozije.

Provjerena i pouzdana tehnologija:​ Temeljen na jednostavnom, izdržljivom dizajnu-potisnika uronjenog u ulje s dugom poviješću servisiranja.

Inherentna sigurnost:​ Fail{0}}safe opruga-povratna funkcija se održava i najvažnija je za radnu sigurnost u Ex područjima.

Nisko održavanje:​ Dizajn-uljne kupke zahtijeva minimalnu intervenciju-samo povremene provjere razine ulja u normalnom radu.

Sažetak

TheEksplozijski-zaštićeni elektro-hidraulički potisnik serije BEd80/12​ namjenski je{0}}izgrađen sigurnosni pokretač. Omogućuje snažan potisak od 800 N s hodom od 120 mm kroz certificirano vatrootporno kućište, što ga čini ključnom komponentom za pouzdano i sigurno kočenje u eksplozivnim atmosferama. Njegov dizajn daje prioritet intrinzičnoj sigurnosti, trajnosti i usklađenosti s međunarodnim standardima-zaštite od eksplozija za rukovanje materijalima i procesnu opremu u visoko-industrijama rizika.
