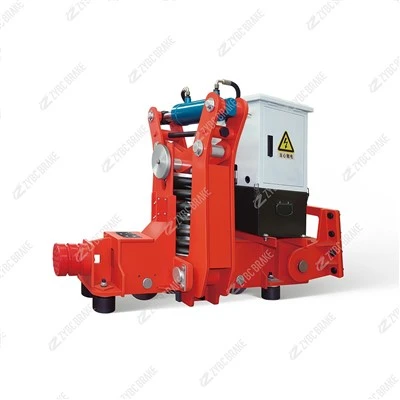

ZYTJX serija hidrauličke stezaljke - ZYTJX-250-P50-RL





1. Princip rada

Stezaljka radi na temelju logike "stezanje-pokretano oprugom + hidraulično otpuštanje", dopunjeno dizajnom sigurnosne blokade i-kompenzacije trošenja. Osnovni radni proces uključuje tri ključna stanja:

1.1 Stezanje (zadano sigurnosno stanje)

Kada je oprema-montirana na tračnice (npr. portalna dizalica, transportna tračnica) isključena, isključena ili u hitnom načinu rada, hidraulički sustav je bez tlaka.

Unutarnje-pločaste opruge visokog napona (60Si2MnA legirani čelik) oslobađaju elastičnu silu, gurajući gornju i donju čeljusnu ploču stezaljke da se zatvore prema unutra.

Čeljusne ploče (obložene gumenim kompozitnim jastučićima-otpornim na habanje) čvrsto prianjaju na gornju i bočnu površinu tračnice P50. Sila stezanja od 250 kN stvara dovoljno trenja za zaključavanje kotača opreme, sprječavajući klizanje uslijed gravitacije (na nagnutim tračnicama), opterećenja vjetra ili vanjskog udara.

Samo{0}}mehanizam za zaključavanje u strukturi čeljusti osigurava da stezaljka ostane uključena bez dodatnog unosa energije, povećavajući pouzdanost statičkog pozicioniranja.

1.2 Puštanje (radno stanje)

Kada se oprema treba pomaknuti, aktivira se hidraulički sustav (radni tlak: 12–16 MPa). Hidrauličko ulje se isporučuje u cilindar stezaljke, tjerajući klip da nadvlada silu disk opruge.

Klip povlači ploče čeljusti prema van, stvarajući razmak od 5-8 mm između jastučića i tračnice.

Stezaljka je potpuno otpuštena, a kotači opreme mogu se slobodno kotrljati duž tračnice, omogućujući normalno kretanje (npr. kretanje dizalice, transport pokretnom trakom).

1.3 Jamstvo sigurnosti i stabilnosti

Hitni odgovor: U slučaju propuštanja hidrauličkog sustava ili gubitka snage, disk opruge odmah pokreću čeljusti za ponovno-stezanje tračnice, izbjegavajući bježanje opreme-što je kritično za nagnute tračnice (manji od ili jednak nagibu od 15 stupnjeva) ili okruženja s jakim-vjetrom.

Kompenzacija trošenja: Ugrađen-podesivi mehanizam kompenzira trošenje gumene podloge (do 10 mm), održavajući dosljednu silu stezanja bez ručnog podešavanja.

Kontrola blokade: Opremljen krajnjim prekidačima (zaštita IP67) koji šalju signale "stegnut" ili "otpušten" u kontrolni sustav opreme. Oprema se može početi pomicati tek kada je stezaljka potpuno otpuštena, čime se sprječava pogrešan rad.

2. Tipične primjene

ZYTJX-250-P50-RL optimiziran je za P50 teške strojeve montirane na tračnice (nosivost: 50–500 tona), prilagođavajući se vanjskim, vlažnim, prašnjavim ili nagnutim radnim uvjetima. Osnovne aplikacije uključuju:

2.1 Strojevi za luke i kontejnere

Kompatibilan s portalnim dizalicama, viličarima za kontejnere i-utovarivačima/istovarivačima na tračnicama u lukama. Zaključava opremu tijekom utovara/istovara tereta ili gašenja, odupirući se jakim obalnim vjetrovima i sprječavajući pomicanje uzrokovano vibracijama valova.

Prikladno za terminale za rasuti teret (ugljen, žitarice, rudače) za osiguravanje tračničkih transportera i strojeva za slaganje, osiguravajući radnu sigurnost na otvorenom-zraku, s jakim-vjetrovima.

2.2 Industrijska oprema za podizanje i transport

Koristi se za portalne dizalice, pokretne mehanizme nadzemnih dizalica i kolica-na tračnicama za prijenos u čeličanama, brodogradilištima i tvornicama teških strojeva. Omogućuje protuklizno zaključavanje tijekom održavanja opreme ili podizanja izratka, posebno na nagnutim tračnicama (npr. nagnute transportne tračnice u radionici).

Primjenjuje se na-okretne ploče lonca i transportere gredica u metalurškim postrojenjima, otporne na visoke temperature (manje od ili jednake 120 stupnjeva okoline) i prašnjava okruženja uz održavanje pouzdanog stezanja.

2.3 Građevinski i inženjerski strojevi

Odgovara-portalnim dizalicama montiranim na tračnice, opremi za podizanje mostova i pomoćnim sustavima tračnica za bušenje tunela (TBM) na velikim gradilištima. Zaključava opremu tijekom pauza u izgradnji ili ugradnje komponenti, sprječavajući klizanje po privremenim nagnutim tračnicama.

Prikladno za građevinsku opremu za vjetroelektrane (npr. dizalice-montirane na vjetroturbine) za osiguranje stroja tijekom postavljanja lopatica ili održavanja, odolijevajući jakim vjetrovima u planinskim ili obalnim vjetroelektranama.

2.4 Oprema za rukovanje rudnicima i materijalom

Koristi se za tračnice-postavljene transportere rude, pokretne mehanizme rudarske dizalice i podzemna željeznička transportna vozila u velikim rudnicima. Prilagođava se vlažnim, prašnjavim ili blago korozivnim podzemnim okruženjima, osiguravajući stabilnost opreme tijekom gašenja ili utovara/istovara.

Primjenjuje se na-konvejere rasutog materijala postavljene na tračnice u elektranama-na ugljen i tvornicama cementa, sprječavajući pomicanje-opreme uzrokovano materijalom i osiguravajući stalnu sigurnost proizvodnje.
