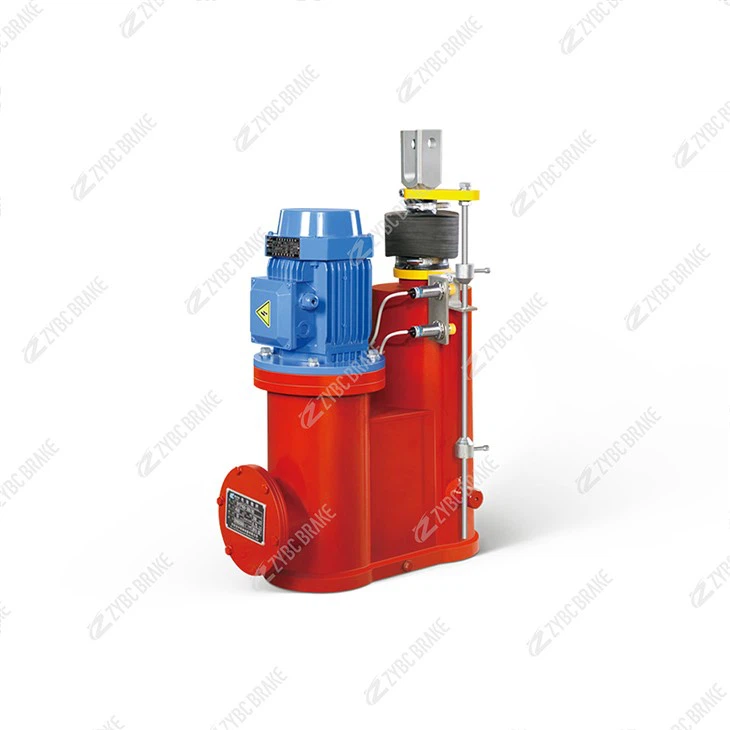

DYTP ELEKTRO I HIDRAULIČNI POTISNIK

Princip rada elektrohidrauličke potisne šipke

Elektrohidraulička potisna šipka je izvor energije za položaj elektromotora, kroz pozitivnu i negativnu rotaciju motora, ona pokreće dvosmjernu pumpu za izlaz tlačnog ulja i šalje ga u cilindar za ulje kroz kontrolni ventil grupa za ostvarenje povratnog gibanja klipnjače uljnog cilindra.

Sljedeće vas upoznaje sa srcem elektrohidrauličke potisne šipke: principom rada kombiniranog ventila

Kombinirani ventil je glavna kontrolna komponenta elektrohidrauličke potisne šipke. Povezuje dva kalema sigurnosnog ventila, dva kalema povratnog ventila i dva jednosmjerna kuglasta ventila kroz tijelo ventila. Jezgre su povezane kako bi tvorile kombinirani ventil sa simetričnom strukturom i funkcijom.
Glavne funkcije kombiniranog ventila su: podešavanje tlaka u sustavu, kontrola izlazne sile elektrohidrauličke potisne šipke, kontrola smjera protoka tekućine i smjera klipnjače te zaštita sustava od preopterećenja.
Dijagram principa rada kombiniranog ventila:

Montaža i puštanje u pogon elektrohidrauličke potisne šipke
1. Ubrizgajte čisto hidrauličko ulje 46# u elektrohidrauličku potisnu šipku (filtrirajte prije ubrizgavanja), postavite čep za punjenje ulja, provjerite brtvljenje, spojite napajanje motora, postavite elektrohidrauličku potisnu polugu u radni položaj i spojite uređaj za prijenos Nakon toga se može koristiti.
2. Spojite žicu prema shematskom električnom dijagramu i dijagramu priključka i potvrdite da je potisna poluga napunjena hidrauličkim uljem za pokretanje. Nakon što se motor okrene, provjerite ima li potisna šipka akciju izvlačenja ili uvlačenja (tijekom prvog probnog rada, zbog zraka u cilindru, može stati nekoliko sekundi prije pokretanja, što je normalno), okreće li se motor a poluga se ne pomiče, molimo podesite smjer vrtnje motora i pokušajte ponovno.
3. Prilikom spajanja graničnog prekidača i motora, obratite posebnu pozornost na polaritet graničnog prekidača i smjer vrtnje motora, kako biste spriječili da granični prekidač pritisne motor da se okrene, a poluga se ne pomiče . U ovom trenutku podesite smjer motora ili obrnite granični prekidač.
